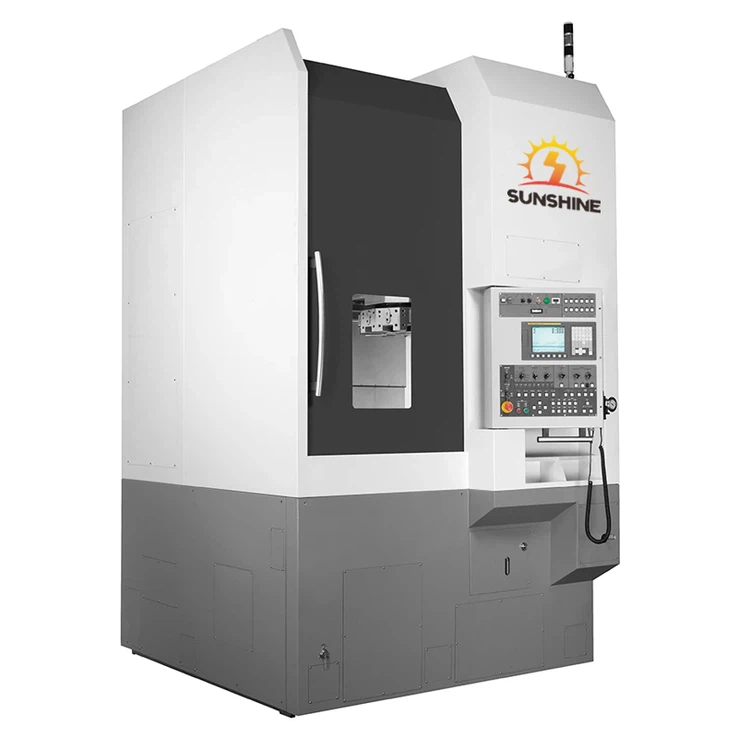

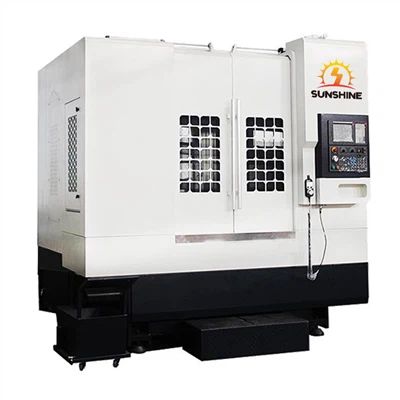

Vỏ ly hợp trục bánh xe Máy tiện CNC đứng

Máy tiện đứng CNC có ưu điểm là hiệu suất cao, độ chính xác và ổn định trong gia công chi tiết, là một trong những thiết bị không thể thiếu trong ngành sản xuất hiện đại.

Gửi yêu cầu

Giơi thiệu sản phẩm

Máy tiện CNC đứng để gia công các bộ phận như trục bánh xe và vỏ ly hợp. Máy tiện CNC đứng sử dụng công nghệ CNC tiên tiến và thiết bị gia công có độ chính xác cao để đạt được quá trình gia công hiệu quả và chính xác.

Bộ phận trục chính của máy tiện CNC đứng được dẫn động bằng động cơ công suất lớn với tốc độ xử lý tối đa cao. Đồng thời, có thể lựa chọn các công cụ cắt khác nhau theo nhu cầu xử lý khác nhau để đáp ứng nhu cầu xử lý các bộ phận phức tạp.

Máy tiện CNC đứng được làm bằng vật liệu thân gang, có ưu điểm là kết cấu ổn định và độ cứng tốt. Đồng thời, máy tiện CNC đứng cũng được trang bị các thanh dẫn hướng tuyến tính có độ chính xác cao nhập khẩu và vít me bi chính xác để đảm bảo độ chính xác gia công, độ chính xác định vị lặp lại và độ mịn gia công.

Ngoài ra, máy tiện còn được trang bị hệ thống CNC tiên tiến, có thể điều khiển các thông số làm việc khác nhau của máy tiện thông qua lập trình để đạt được quá trình gia công tự động, có thể nâng cao hiệu quả sản xuất và chất lượng gia công.

Sự chỉ rõ		đơn vị	VTC50	VTC60	VTC70	VTC80A	VTC100A
Đột quỵ	Trục X	Mm	500	425	700	670	850
Đột quỵ	trục Z	Mm	0-500	90-690	0-850	170-1020	0-1000
Khả năng xử lý	Đường kính quay tối đa	Mm	φ650	φ650	φ800	φ1000	φ1200
	Đường kính quay tối đa	Mm	φ500	φ600	φ700	φ800	φ1000
	Chiều cao quay tối đa	Mm	500	600	850	850	1000
Con quay	Tốc độ trục chính	vòng/phút	100-1000	100-1000	100-800	100-800	100-800
	Công suất động cơ trục chính	Kw	15	18.5	22	22	22
	Đường kính trục chính	Mm	φ130	φ160	φ160	φ180	φ200
Mâm cặp thủy lực + Tháp pháo dụng cụ	Mô hình Chuck	Mâm cặp thủy lực
	đường kính	inch	15"	18"	21"	24"	32"
	Trạm tháp pháo		Bốn máy trạm/ tám máy trạm	Bốn máy trạm/ tám máy trạm	Bốn máy trạm/ tám máy trạm	Bốn máy trạm/ tám máy trạm 4工位/8公位	Bốn máy trạm/ tám máy trạm 4工位/8公位
hướng dẫn	Thanh dẫn hướng tuyến tính lăn trục X		2 miếng, rộng 45mm	2 miếng, rộng 45mm	2 miếng, rộng 45mm	2 miếng, rộng 45mm	2 miếng, rộng 55mm
hướng dẫn	Thanh dẫn hướng tuyến tính lăn trục Z		2 miếng, rộng 45mm	2 miếng, rộng 45mm	2 miếng, rộng 55mm	2 miếng, rộng 55mm	2 miếng, rộng 55mm
Hệ thống CNC	Cấu hình chuẩn		GSK	GSK	GSK	GSK	GSK
Hệ thống làm mát	động cơ làm mát	W	450+750	450+750	750+1.2kw	750+1.2kw	750+1.2kw
Hệ thống làm mát	Đầu ra của máy bơm	m³/h	4m³/h	4m³/h	4m³/h	4m³/h	4m³/h
Sự chính xác	Khả năng lặp lại	Mm	±0.003	±0.003	±0.003	±0.005	±0.005
	độ chính xác định vị	Mm	±0.06	±0.06	±0.06	±0.08	±0.08
	đơn vị định vị nhỏ nhất	Mm	0.001	0.001	0.001	0.001	0.001
Trọng lượng và kích thước	Kích thước (xấp xỉ)	Mm	2100×2500×2750mm	2200×2050×2910mm	2400×2100×3200mm	2400×2100×3600mm	3100×2650×3700mm
Trọng lượng và kích thước	Tổng trọng lượng (xấp xỉ)	Kilôgam	5500	7500	8000	9000	13500

Các bộ phận gia công áp dụng

Moay ơ bánh xe ô tô, tang phanh, vỏ bánh đà, vỏ ly hợp, đĩa ép, vành xe, vỏ vi sai, đĩa và các bộ phận khác.

1. Ngành cơ khí chế tạo máy
Máy tiện đứng CNC có thể gia công các bộ phận máy móc kỹ thuật lớn và phức tạp.
2. Ngành công nghiệp quân sự
Trong ngành công nghiệp quân sự, máy tiện đứng CNC thường được sử dụng để sản xuất các bộ phận vũ khí chính xác.
3. Ngành đóng tàu
Máy tiện đứng CNC có thể hoàn thiện quá trình gia công các bộ phận chính như kết cấu thân tàu và chân vịt một cách hiệu quả và chính xác.
4. Ngành công nghiệp ô tô
Có thể gia công các bộ phận có độ chính xác cao như bộ phận động cơ ô tô, bộ phận khung gầm và bộ phận hộp số. Cũng thích hợp để gia công đĩa phanh ô tô, tang phanh, bánh xe hợp kim nhôm và các bộ phận khác.
5. Lĩnh vực hàng không vũ trụ
Máy tiện đứng CNC có thể được sử dụng để gia công các bộ phận máy bay chính xác, chẳng hạn như cánh tua bin.
